FLUID IO Mechanische niveau aanduider

Deze niveau tankaanduider is een mechanisch aangedreven instrument dat lokaal afleesbaar is. Dankzij de scheiding tussen het meet- en het afleesgedeelte biedt het systeem een ​​hoge mate van veiligheid en flexibiliteit.

Het eenvoudige werkingsprincipe is indrukwekkend: er is geen externe energievoorziening nodig, wat bijdraagt ​​aan een hoge bedrijfszekerheid. De tankniveau-indicator is inzetbaar onder uiteenlopende omstandigheden en is ook geschikt voor situaties waarin de beschikbare ruimte boven de tank beperkt is.

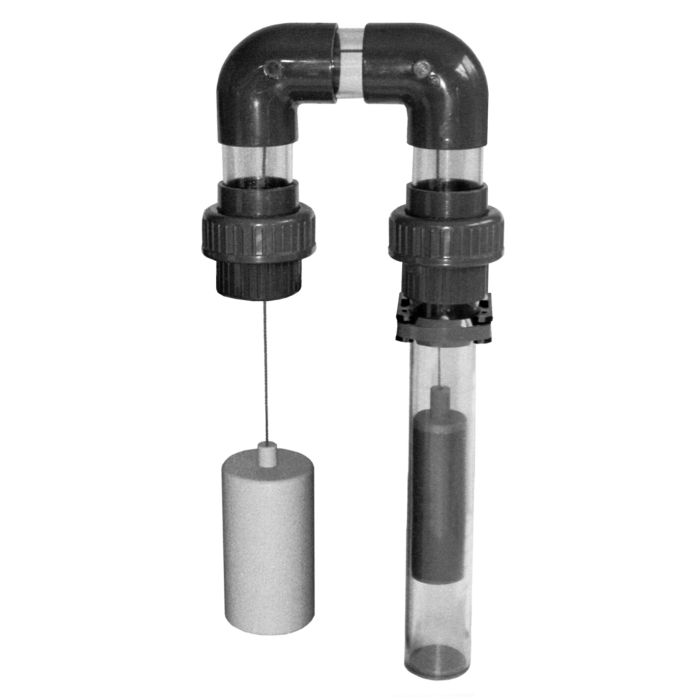

Het systeem is geschikt voor tanks met vloeistoffen die schadelijk zijn voor het milieu maar niet brandbaar, en waarbij vulling via de bodem of de zijwand niet is toegestaan. Ook agressieve, sterk viskeuze of verontreinigde media kunnen met deze indicator worden bewaakt. Daarnaast kan het systeem worden aangepast aan vloeistoffen met verschillende soortelijke massa's. De tankniveau-indicator bestaat uit een vlotter die via een flexibele kabel met een contragewicht is verbonden. Het contragewicht is vervaardigd uit pvc en uitgevoerd als hol lichaam; het kan worden verzwaard om aanpassing aan verschillende media mogelijk te maken. De kabel en vlotter worden geleid door een pvc-leidingsysteem dat hermetisch van de omgeving is afgesloten. Om wrijving te verminderen, loopt de kabel over katrollen in hoekomkeerbeugels.

Technical data

Tank connection

Flansch ab DN 80 (Sonderanschlüsse auf Wunsch)

Material

siehe Maßbild

Material Tube

PVC, transparent | Ø 50 x 1,8 | Ø 63 x 3,0

Operating temperature

–20...+60 °C

Operating pressure

atmosphärisch

Material Float

PPH

Ø 70 mm 460 g

PVC

Ø 70 mm 455 g

PPH

Ø 40 mm 370g

PE

Ø 70 mm ca. 450 g

Material Rope

PPH

(rot, Ø 2 mm) ~ 2 g/m

Polyester

(bunt, Ø 2 mm) ~ 4 g/m

PTFE

(weiss, Ø 3 mm) ~ 10 g/m
