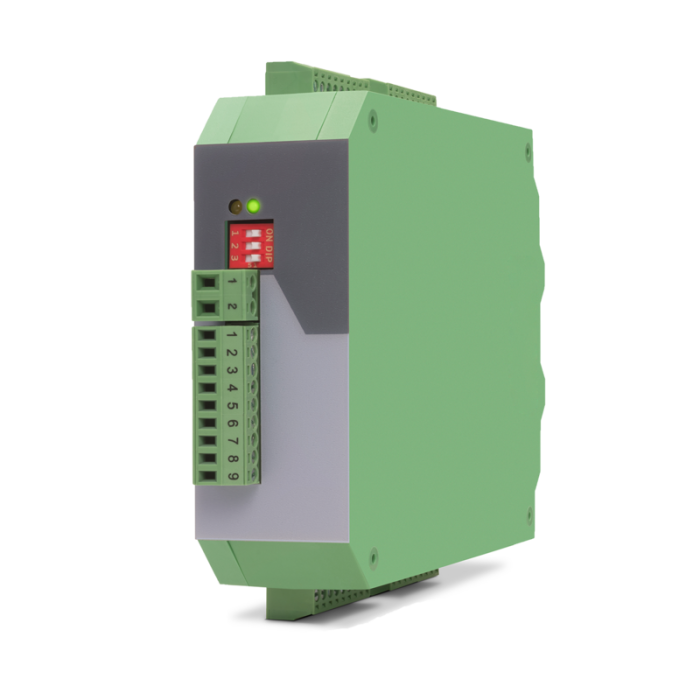

Signaaldistributeur voor incrementele encoder zonder potentiaalse scheiding, 4 uitgangen

De GV224 is een snelle en nauwkeurige impulsverdeler met één pulsingang en vier pulsuitgangen. De signaalverdelers zijn standaard verkrijgbaar met vier uitgangen (GV224) en acht uitgangen (GV228). Het bijzondere aan deze serie signaaldistributeurs is het modulaire ontwerp, waardoor de uitgangen snel en eenvoudig kunnen worden uitgebreid via busconnectoren. Voor de GV228/EV-variant zijn twee uitbreidingsmodules EV224 en EV228 met vier of acht extra uitgangen verkrijgbaar. Met de GT-versie biedt deze serie signaaldistributeurs ook een variant voor geïsoleerde ingangen en uitgangen.

• 1 pulse input with format A, B, Z [HTL] or A, /A, B, /B, Z, /Z [RS422 / HTL differential]
• Input frequency up to 350 kHz [SE TTL / SE HTL]  or 1 MHz [RS422 / HTL differential]
• 4 pulse outputs, formats corresponds to those of the input signals, but with individual assignment of the output level for each output
• BUS interface for quick and easy expansion of the number of outputs
• Power supply 10 ... 30 VDC
• Signal delay time 430 ns
• Input level at RS422 / TTL (differential voltage > 0.5 V),
• Input level at HTL differential (differential voltage > 2 V),
• Input level at HTL asymmetric LOW: 0 ... 5 V HIGH: 9 ... 30 V
• Input level at TTL (asymmetrical): LOW: 0 ... 0.6 V HIGH: 2.2 ... 5 V
• Compact housing for mounting on 35 mm top hat rail (according to EN 60715)
• Dimensions W x H x D = 34 x 118 x 140 mm (1,34 x 4,65 x 5,51")
