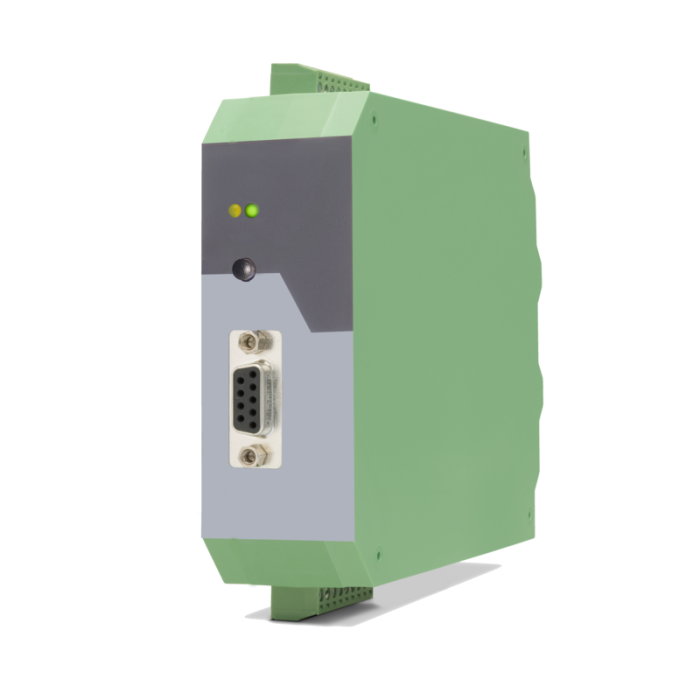

Interpolateur SinCos avec sortie incrémentale (HTL / RS422)

Le SI220 est le successeur du SI251 et convertit les signaux des codeurs sin/cos en signaux d’impulsions incrémentales avec interpolation, multiplication et division réglables.

• Encoder input with format SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss]
• Control input „Error Release“ for PNP signals [10 ... 30 VDC]
• Input frequency up to 400 kHz
• Pulse output with format A, /A, B, /B, Z, /Z [RS422] or with format A, B, 90° [HTL]
• Output frequency up to 4 MHz [RS422]
• Control output „Error“ with push-pull characteristic,
• short-circuit-proof, [5 ... 30 VDC]
• Power supply 18 ... 30 VDC
• Snap-on housing for top hat rail (according to EN 60715)
• Adjustable multiplier for interpolation rates from 1:5 to 1:50
• Adjustable divider 1:1 – 1:255 to reduce the output frequency
