Capteur d'angle magnétique ASM
- Artikel code: PRAS7 / PRDS7
- Capteur d'angle magnétique ASM
Description du produit
POSIROT®

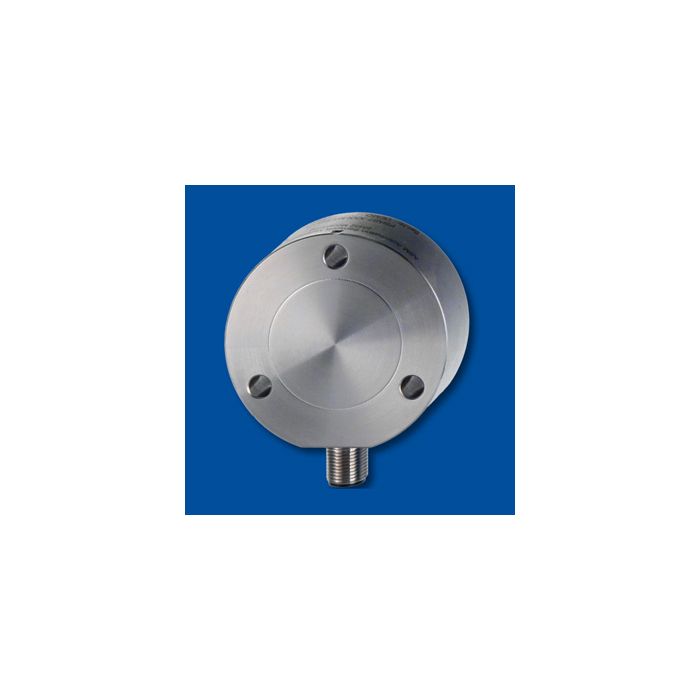

Capteur d'angle magnétique absolu (0 à 360°) en boîtier plat
Technologie sans contact avec aimant de position externe
Indice de protection jusqu'à IP67/IP69
| Output | Voltage 0.5 … 10 V, 0.5 … 4.5 V Current 4 ... 20 mA, 3 wire Voltage or current output, redundant Incremental encoder SSI CANopen CANopen redundant SAE J1939 SAE J1939 redundant |
| Measurement range | 0 ... 15° to 0 ... 360° (selectable in 15° increments) Incremental /SSI / CAN: 0 ... 360° |
| Resolution | Analog: 0.03 % (60 ... 360°), 0.1 % (15 ... 45°) Incremental: 1, 2, 3 ... 1024 pulses per revolution SSI: 12 bit / per revolution CAN: 0.05° max. |
| Linearity | Analog: ±0.3 % f.s. (typical) Incremental /SSI / CAN: ±1° (typical) |
| Repeatability | ±0.1° (typical) |
| Housing material | Stainless steel EN 1.4404 (AISI 136L) |
| Protection class | IP67/IP69 (connector output with IP67 IP69 connector cable) |
| Connection | Connector M12, 5 pin Connector M12, 8 pin |
| Weight | Approx. 390 g (without cable) |
Caractéristiques
| Nom de l'article | Capteur d'angle magnétique ASM |
|---|---|
| Marque | ASM |
