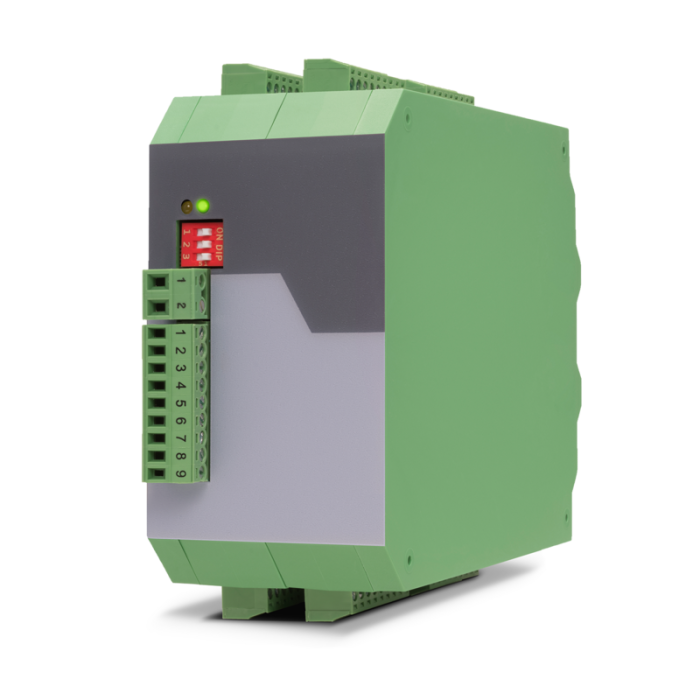

Diviseur d'impulsions pour signaux de codeur incrémental

L’appareil est utilisé pour distribuer de manière précise et simple les signaux de sortie des générateurs d’impulsions incrémentales vers deux bornes. Il peut également servir de convertisseur de niveau entre TTL / RS422 et HTL (10…30 V).

• 1 pulse input with format A, B, Z [HTL] or A, /A, B, /B, Z, /Z [RS422]
• Input frequency up to 350 kHz [SE TTL / SE HTL]  or 1 MHz [RS422 / HTL differential]
• 8 pulse outputs, formats corresponds to those of the input signals, but with individual assignment of the output level for each output
• BUS interface for quick and easy expansion of the number of outputs
• Power supply 10 ... 30 VDC
• Signal delay time max. 430 ns
• Input level at RS422 / TTL (differential voltage > 0.5 V),
• Input level at HTL differential (differential voltage > 2 V),
• Input level at HTL (asymmetric) LOW: 0 ... 5 V HIGH: 9 ... 30 V
• Input level at TTL (asymmetrical): LOW: 0 ... 0.6 V HIGH: 2.2 ... 5 V
• Compact housing for mounting on 35 mm top hat rail (according to EN 60715)
• Dimensions W x H x D = 54 x 118 x 140 mm (2,13 x 4,65 x 5,51")
