Aimants linéaires à cadre ouvert KENDRION

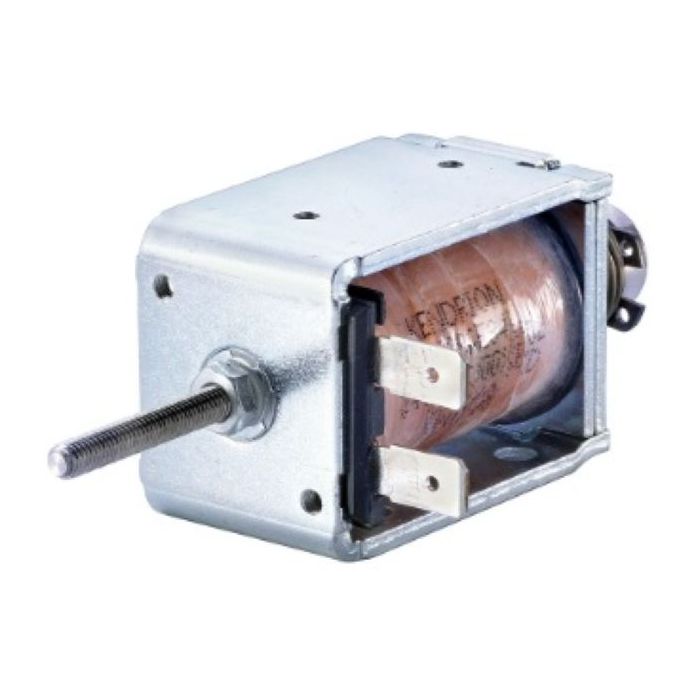

Électro-aimant KENDRION à carcasse ouverte avec noyau mobile, étrier découpé et deux plaques. Le noyau mobile est guidé de part et d'autre par des paliers de précision sans entretien et très résistants à l'usure. Les pièces exposées à la corrosion sont galvanisées et passivées ; le noyau mobile bénéficie d'un traitement de nickelage chimique. Le mouvement de course, de la position initiale à la position de fin de course, est assuré par des forces électromagnétiques, tandis que le rappel s'effectue au moyen d'un ressort de compression. Ces électroaimants peuvent être installés dans n'importe quelle position. La transmission de la force doit s'effectuer exclusivement dans l'axe ; une charge latérale entraînerait une usure accrue des paliers. Pour un raccordement à une tension alternative (ex. 230 V), une version avec redressement est également disponible. Le montage peut s'effectuer latéralement ou en façade via des trous taraudés.

■ Indice de protection IP00

■ Facteur de marche standard = 100 % ED

■ Tension nominale standard = 24 V CC

■ Raccordement par cosses plates
