Medische high-tech van IBA wereldwijd opgevolgd: Bintz Technics komt met de Combricks-oplossing
"Monitoring zit standaard wereldwijd op àl onze installaties voor protontherapie. We ontdekten de Combricks oplossing via Bintz Technics en wisten meteen dat het dit was wat we nodig hadden voor globale monitoring."
We mogen best trots zijn op wat onze Belgische technologiebedrijven presteren. IBA is wat dat betreft een parel aan de kroon in onze medische industrie. Hun machines om de revolutionaire protontherapie uit te voeren, worden wereldwijd ingezet in de strijd tegen kanker.
Uptime en betrouwbaarheid zijn hierbij uiteraard van het allergrootste belang.
Maar hoe garandeer je dat als je klanten wereldwijd actief zijn?
Bintz Technics kwam met de oplossing: Combricks van Procentec (nu HMS Networks) bood de oplossing.
IBA: kankerbestrijding op zeer hoog niveau
We hadden een gesprek met Marc Pinchart, Senior R&D Automation Architect en al sinds het prille begin dertig jaar geleden werkzaam bij IBA en verantwoordelijk voor de automatisering. In die hoedanigheid leidt hij een team van ingenieurs.
Hij licht de structuur van het bedrijf toe: ”Er zijn drie afdelingen in ons bedrijf: de radiografie, de protontherapie en de industrie, die allemaal op basis van de protontechnologie werken. In de afdeling radiofarmacie produceert men deeltjesversnellers. De klanten hiervoor zijn voornamelijk ziekenhuizen of hun toeleveranciers.
In de afdeling Industrie leveren ze installaties voor allerlei takken uit het industriële spectrum, zoals bandenfabricage en de productie van kabels. Meestal gaat het hier om het aanpassen van materialen om betere eigenschappen te krijgen.
Maar het is toch de afdeling protontherapie die met 65% het leeuwendeel van de activiteiten inneemt. “
Machines voor protontherapie
“Die protontherapie is een innoverende techniek die wordt toegepast om tumoren zeer gericht te vernietigen. De techniek zelf is medische toptechnologie. Alles start met ionen, die opgesplitst worden in elektronen en protonen. In een cyclotron, een grote ronde deeltjesversneller, krijgen die protonen vervolgens een hogere snelheid. Eens de gewilde snelheid bereikt, wordt deze krachtige protonenstraal via een vacuüm geleidings- en omvormingssysteem tot in een gantry gebracht, een over 360° ronddraaiende constructie waarin de patiënt zich bevindt. De protonenstraal dringt binnen in de patiënt en eens ze de tumor bereikt, worden radioactieve isotopen gecreëerd die de kankercellen bestrijden. De protonstraal kan zo zeer gericht en vanuit elke hoek kankertumoren bestralen. Ook de installaties die in de beide andere afdelingen ontworpen worden, werken op basis van een vergelijkbare techniek. “

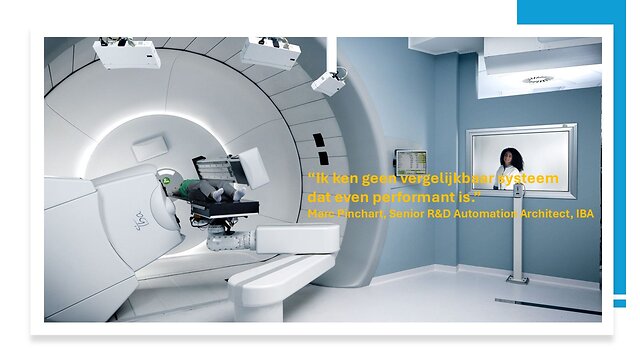

De machines voor protontherapie die IBA levert zijn een all-in installatie, bestaande uit de cyclotron, het geleidingssysteem voor de protonen, de roterende gantry rond de patiënt, de behuizing van de installatie en het bedieningspersoneel. De technologie waarmee dit proces verloopt is zeer divers: er komt onder meer hoogspanning, magnetisme, elektrostatica en vacuümtechnologie bij kijken.
Die monitoring zit standaard op onze installaties voor protontherapie. We kunnen van hieruit al onze installaties wereldwijd bekijken. We ontdekten de Combricks oplossing via Bintz Technics en wisten meteen dat het dit was wat we nodig hadden.
Marc Pinchart
Senior R&D Automation Architect
Het cruciale belang van monitoring en communicatie
Het werken met patiënten in een omgeving met protonenbestraling stelt nogal wat eisen aan de machineprestaties.
Marc Pinchart, Senior R&D Automation Architect: “Niet alleen moeten onze machines zeer betrouwbaar zijn, ook processen als het opwekken van het magnetisch veld moeten enorm minutieus verlopen. Enkel zo kan het proces om protonen op te wekken goed verlopen. De stroomsterkte moet daarom zeer precies afgesteld zijn. Bij het opvoeren van de snelheid wordt gebruik gemaakt van hoogspanning. Hier is de frequentie dan weer zeer belangrijk. Ook EMC gedrag is voor ons zeer belangrijk. We laten onze voedingen zelfs speciaal op maat maken, omdat er geen enkele voeding op de markt is die beantwoordt aan onze specificaties. “
Kwaliteit van het Profibusnetwerk is primordiaal
Marc Pinchart vervolgt: “Ook de kwaliteit van het Profibusnetwerk is enorm belangrijk. We moeten steeds een perfecte blokvorm afleveren. Daarom monitoren we de vorm van het signaal, de amplitude, de status en nog enkele andere eenheden. Die monitoring zit standaard op onze installaties voor protontherapie. We kunnen van hieruit al onze installaties wereldwijd bekijken. We ontdekten de Combricks oplossing via Bintz Technics en wisten meteen dat het dit was wat we nodig hadden. We kenden de firma Procentec al van een eerdere opleiding rond Profibus. Voorheen hadden we veel problemen: kabelbreuken, slechte connecties, slechte weerstandswaarden, … Nu is dat volledig achter de rug. Ik ken geen vergelijkbaar systeem dat even performant is. “
Diagnose en communicatie in één systeem

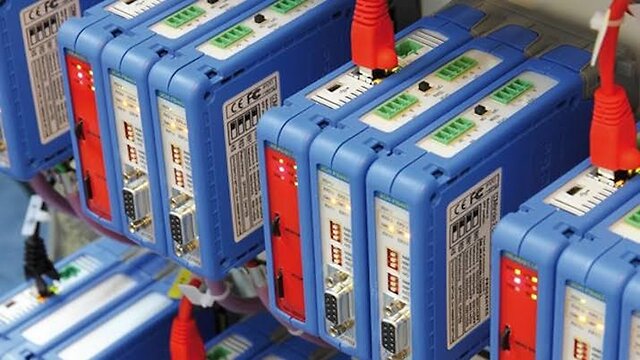

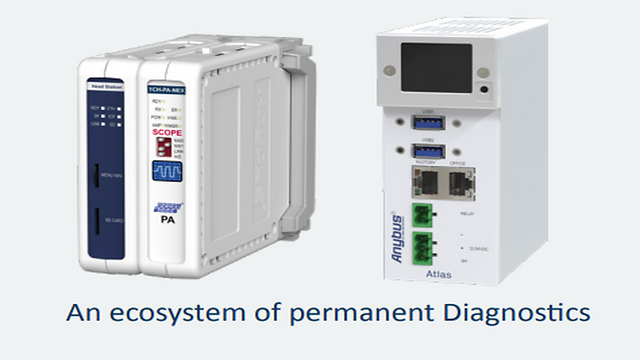

Bram Baetens, Sales Manager bij Bintz Technics, verdeler van Combricks voor de Belux vertelt ons meer over dit innoverend product: “Combricks is een netwerk- en diagnosesysteem, specifiek ontwikkeld voor het seriële bussysteem Profibus. De configuratie verloopt zeer eenvoudig door de klant, via de webserver. Opmerkelijk is dat zowel diagnose als communicatie in één enkel systeem geïntegreerd zijn. Ook kan het netwerk eenvoudig gesegmenteerd worden via repeater modules, wat op zich al een hogere betrouwbaarheid van het netwerk te weeg brengt. Voorts kan dit systeem nog worden uitgebreid met specifieke modules zoals fibre-optic omvormers, DP/DP couplers en Profinet modules. De blokgolf van het netwerk wordt voortdurend gecontroleerd aan de hand van slimme algoritmes. Zo kan preventief opgetreden worden, voor de installatie uitvalt. De gebruiker kan allerlei alarmwaardes instellen, iets wat in dit geval zeer belangrijk is.
De communicatie kan vanaf het headstation verder via Ethernet verlopen, wat de mogelijkheid opent om de installatie ook vanop afstand te bekijken. De mensen die werken met deze machines hebben hoofdzakelijk een medische achtergrond, maar weten minder af van de techniek. Zeker in het geval van deze hoogtechnologische machines, biedt het dan grotere zekerheid dat hun installatie voortdurend gemonitord wordt. Maar de applicatie is niet beperkt tot medische toepassingen.
Eigenlijk is het Combricks systeem overal inzetbaar waar een constante diagnose van het Profibusnetwerk vereist is. Zo hebben we ook een Combricks systeem in een staalfabriek, waar ze zowel in de productie als het transport ingezet worden voor de bewaking van het Profibusnetwerk. De montage verloopt trouwens zeer eenvoudig. De Combricks modules kunnen gewoon in de schakelkast gemonteerd worden op de DIN-rail. De ingebruiksstelling verloopt vervolgens zeer intuïtief via de webserver. Er is zelfs geen extra software voor nodig.”
