La technologie médicale de pointe d'IBA fait l'objet d'un suivi mondial : Bintz Technics lance la solution Combricks
« La surveillance est intégrée de série dans toutes nos installations de protonthérapie à travers le monde. Nous avons découvert la solution Combricks par l'intermédiaire de Bintz Technics et avons tout de suite su que c'était exactement ce dont nous avions besoin pour assurer une surveillance globale. »
Nous pouvons être fiers des performances de nos entreprises technologiques belges. À cet égard, IBA est un véritable fleuron de notre industrie médicale. Ses appareils destinés à la protonthérapie révolutionnaire sont utilisés dans le monde entier pour lutter contre le cancer.
La disponibilité et la fiabilité revêtent bien sûr une importance capitale dans ce contexte.
Mais comment garantir cela lorsque vos clients sont présents dans le monde entier ?
C’est Bintz Technics qui a apporté la solution : les Combricks de Procentec (aujourd’hui HMS Networks) ont apporté la solution.
IBA : la lutte contre le cancer à un très haut niveau
Nous avons rencontré Marc Pinchart, architecte senior en R&D et automatisation, qui travaille chez IBA depuis ses tout débuts, il y a trente ans, et qui est responsable de l’automatisation. À ce titre, il dirige une équipe d’ingénieurs.
Il explique la structure de l’entreprise : « Notre entreprise compte trois départements : la radiographie, la protonthérapie et l’industrie, qui fonctionnent tous sur la base de la technologie des protons. Le département de radiopharmacie fabrique des accélérateurs de particules. Ses clients sont principalement des hôpitaux ou leurs fournisseurs.
Dans le département Industrie, on fournit des installations destinées à divers secteurs industriels, tels que la fabrication de pneus et la production de câbles. Il s’agit généralement d’adapter les matériaux afin d’obtenir de meilleures propriétés.
Mais c’est tout de même le département de protonthérapie qui, avec 65 %, représente la part du lion de l’activité. »
Appareils de protonthérapie
« La protonthérapie est une technique innovante utilisée pour détruire les tumeurs de manière très ciblée. Cette technique relève de la pointe de la technologie médicale. Tout commence par des ions, qui sont séparés en électrons et en protons. Dans un cyclotron, un grand accélérateur de particules circulaire, ces protons sont ensuite accélérés. Une fois la vitesse souhaitée atteinte, ce puissant faisceau de protons est acheminé, via un système de guidage et de conversion sous vide, vers un portique, une structure tournant à 360° dans laquelle se trouve le patient. Le faisceau de protons pénètre dans le corps du patient et, une fois qu’il atteint la tumeur, des isotopes radioactifs sont créés pour combattre les cellules cancéreuses. Le faisceau de protons peut ainsi irradier les tumeurs cancéreuses de manière très ciblée et sous n’importe quel angle. Les installations conçues dans les deux autres services fonctionnent également selon une technique similaire. «

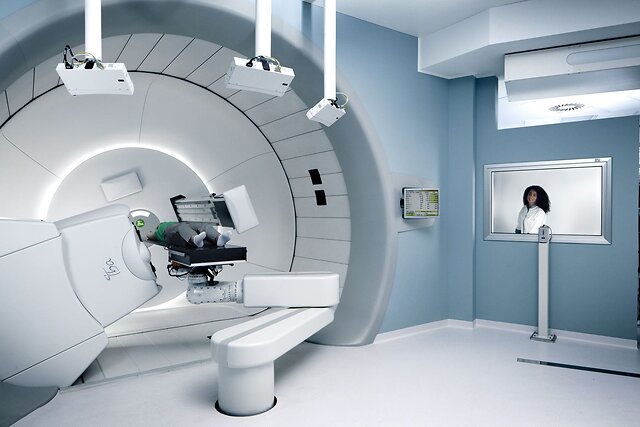

Les machines de protonthérapie fournies par IBA constituent une installation « tout-en-un », comprenant le cyclotron, le système de guidage des protons, le portique rotatif autour du patient, le bâti de l’installation et le personnel d’exploitation. La technologie sous-jacente à ce processus est très variée : elle fait notamment appel à la haute tension, au magnétisme, à l’électrostatique et à la technologie du vide.
Ce système de surveillance est intégré de série à nos installations de protonthérapie. Il nous permet de surveiller toutes nos installations à travers le monde depuis ici. Nous avons découvert la solution Combricks par l'intermédiaire de Bintz Technics et avons tout de suite su que c'était exactement ce dont nous avions besoin.
Marc Pinchart
Senior R&D Automation Architect
L'importance cruciale de la surveillance et de la communication
Travailler avec des patients dans un environnement de radiothérapie par protons impose des exigences considérables en matière de performances des machines.
Marc Pinchart, architecte senior en automatisation R&D : « Non seulement nos machines doivent être extrêmement fiables, mais des processus tels que la génération du champ magnétique doivent également se dérouler avec une grande minutie. C'est la seule façon de garantir le bon déroulement du processus de génération des protons. L'intensité du courant doit donc être réglée avec une grande précision. L'augmentation de la vitesse nécessite l'utilisation de haute tension. Dans ce contexte, la fréquence revêt une importance capitale. Le comportement CEM est également primordial pour nous. Nous faisons même fabriquer nos alimentations sur mesure, car aucune alimentation disponible sur le marché ne répond à nos spécifications. »
La qualité du réseau Profibus est primordiale
Marc Pinchart poursuit : « La qualité du réseau Profibus est également d’une importance capitale. Nous devons toujours fournir une forme d’onde parfaite. C’est pourquoi nous surveillons la forme du signal, l’amplitude, l’état et quelques autres paramètres. Cette surveillance est intégrée de série à nos installations de protonthérapie. Elle nous permet de visualiser l’ensemble de nos installations à travers le monde. Nous avons découvert la solution Combricks par l’intermédiaire de Bintz Technics et avons tout de suite su que c’était exactement ce dont nous avions besoin. Nous connaissions déjà la société Procentec grâce à une formation antérieure sur le Profibus. Auparavant, nous rencontrions de nombreux problèmes : ruptures de câbles, mauvaises connexions, valeurs de résistance inadéquates, etc. Tout cela appartient désormais au passé. Je ne connais aucun système comparable qui soit aussi performant. »
Diagnose et communication, 1 système
Bram Baetens, directeur commercial chez Bintz Technics, distributeur de Combricks pour la Belux, nous en dit plus sur ce produit innovant : « Combricks est un système de réseau et de diagnostic spécialement développé pour le système de bus série Profibus. La configuration s'effectue très facilement par le client, via le serveur web. Il est à noter que le diagnostic et la communication sont tous deux intégrés dans un seul et même système. Le réseau peut également être facilement segmenté à l’aide de modules répéteurs, ce qui, en soi, renforce déjà la fiabilité du réseau. De plus, ce système peut être complété par des modules spécifiques tels que des convertisseurs à fibre optique, des coupleurs DP/DP et des modules Profinet. La forme d'onde du réseau est surveillée en permanence à l'aide d'algorithmes intelligents. Cela permet d'intervenir de manière préventive, avant que l'installation ne tombe en panne. L'utilisateur peut définir toutes sortes de seuils d'alarme, ce qui est particulièrement important dans ce cas.
La communication peut se poursuivre depuis la station centrale via Ethernet, ce qui permet également de surveiller l'installation à distance. Les personnes qui travaillent avec ces machines ont principalement une formation médicale, mais connaissent moins bien la technique. Dans le cas de ces machines de haute technologie en particulier, le fait que leur installation soit surveillée en permanence offre donc une plus grande sécurité. Mais l'application ne se limite pas aux applications médicales.
En réalité, le système Combricks peut être utilisé partout où un diagnostic constant du réseau Profibus est nécessaire. Nous avons par exemple installé un système Combricks dans une aciérie, où il est utilisé aussi bien dans la production que dans le transport pour la surveillance du réseau Profibus. L’installation est d’ailleurs très simple. Les modules Combricks peuvent simplement être montés dans l’armoire électrique sur le rail DIN. La mise en service s’effectue ensuite de manière très intuitive via le serveur web. Aucun logiciel supplémentaire n’est même nécessaire. »
